ÜÇGEN TRANSFORMATÖRDE NÖTR TOPRAKLANMASI

Bu soru aslında indirici merkezlerde sekonderi üçgen bağlı transformotorlerde nötr bulunmadığından topraklanmanın yapılmasının gerekli olup olmadığıyla ilgilidir.

Nötr bulunmayan devrelerde faz ile toprak hatasında akım akmaz denilse bile akan kapasitif akımlar vardır ve akan bu kapasitif akım toprak rölesini çalıştırmak için yeterli değildir.Bu problemi çözmek için nötr oluşturulup toprak rölesinin çalışması için nötr topraklama transformotoru kullanılır.Nötr oluşturmak için yıldız /üçgen bağlı nötr topraklamalı transformatçr veya zigzag bağlı nötr topraklama transformotoru kullanılır.

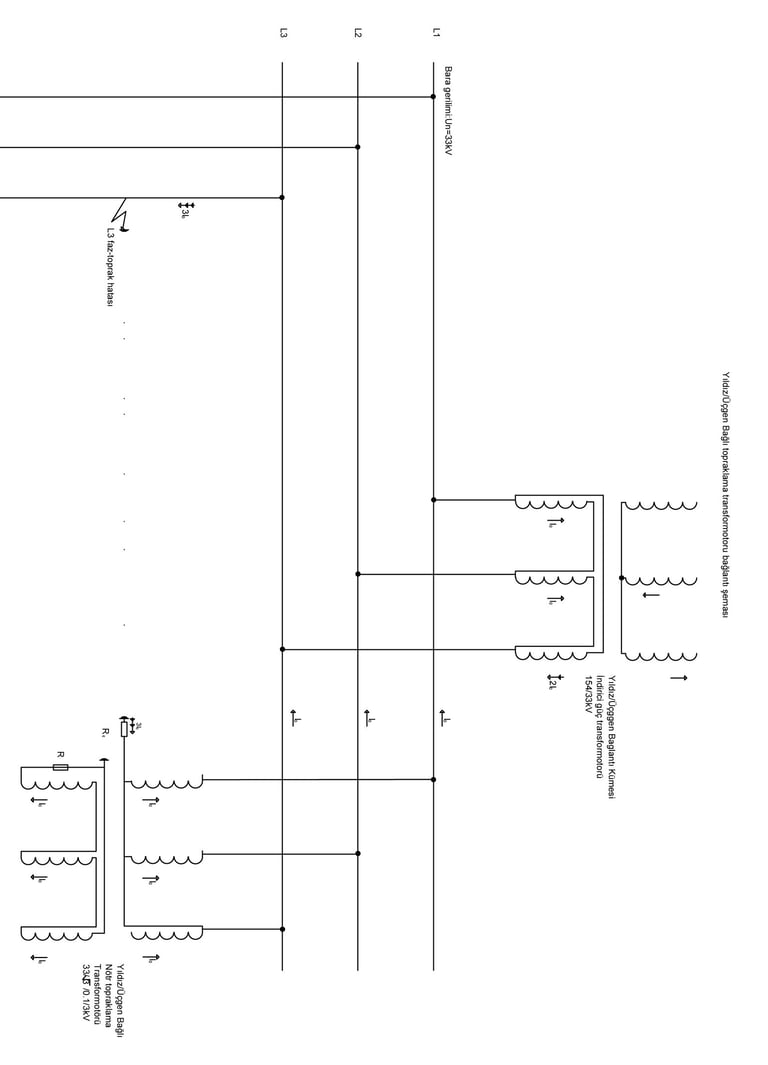

Şekil 1 de yıldız üçgen bağlı transformotorun bağlantı şeması ve faz toprak hatasının dağılımı gösterilmiştir.Burada ferrorezonanas olayını önlemek için üçgen sargıya R söndürme direncinin bağlandığına dikkat etmeliyiz.

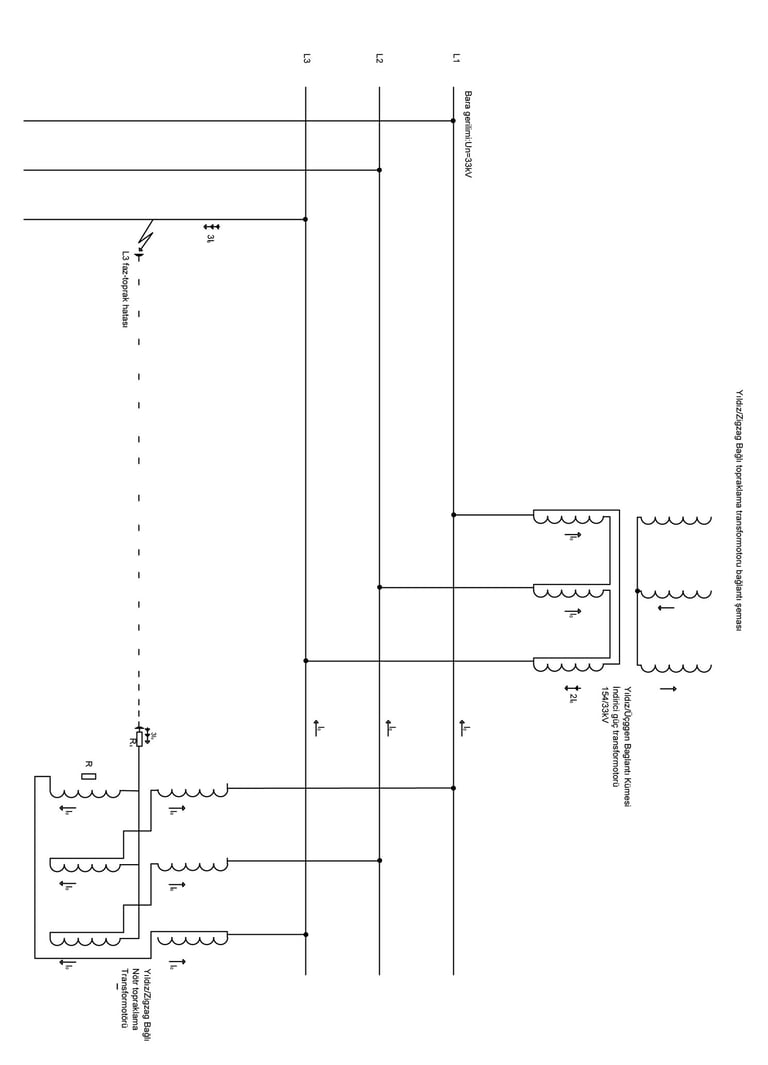

Şekil 2 de yıldız zigzag bağlı transformotrun bağlantı şeması ve faz toprak hatasının dağılımı gösterilmiştir.Zigzag bağlı nötr topraklama tranformotorun yıldız noktası nötr topraklama dirençi üzerinden topraklanmıştır.

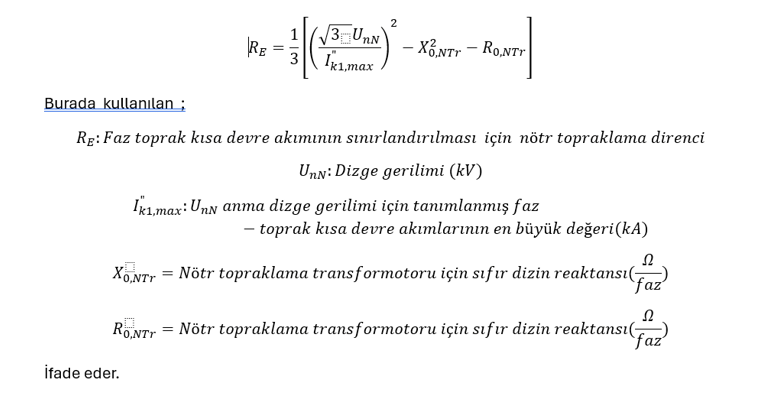

Nötr topraklama direncinin hesaplanması önemlidir. Bunun aşağıdaki formül kullanılır.

Eğer topraklama zizgzag nötr bağlantısı ile yapılacaksa aşırı gerilimlerin yeteri kadar sönümlenip sönümlenmediği aşağıdaki iki koşulla kontrol edilmelidir.
