Elektrik Proje Hizmetleri

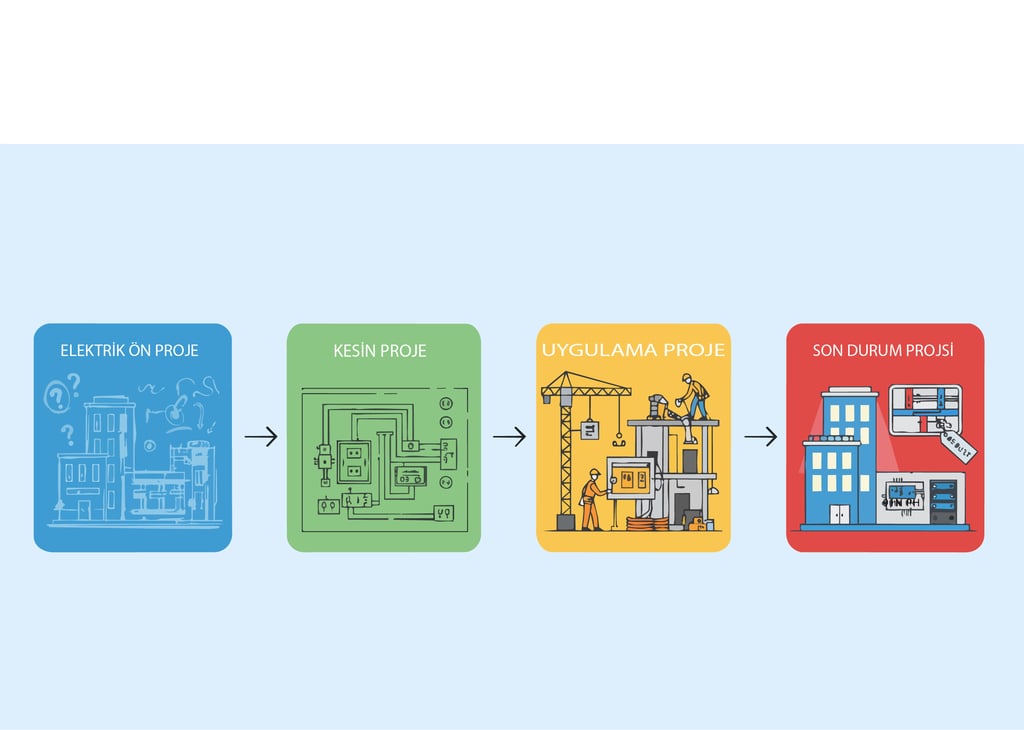

Ön Proje

Tesisin hangi gereçlerle ve nasıl yapılacağını gösteren açıklama, şema, plan ve resimlerle, bunların düzenlenmesine dayanak olan hesap ve raporlardan oluşan projeyi ifade eder

Kesin Proje

Kesin proje ön projede belirtilen tesis gereçleri ve kabul edilmiş ilkelere uygun nitelikteki ayrıntılı açıklama, şema, plan ve resimlerle bunların düzenlenmesine dayanak olan teknik özellikler, hesap, keşif (metraj listesi) ve şartnamelerden oluşan projeyi ifade eder.

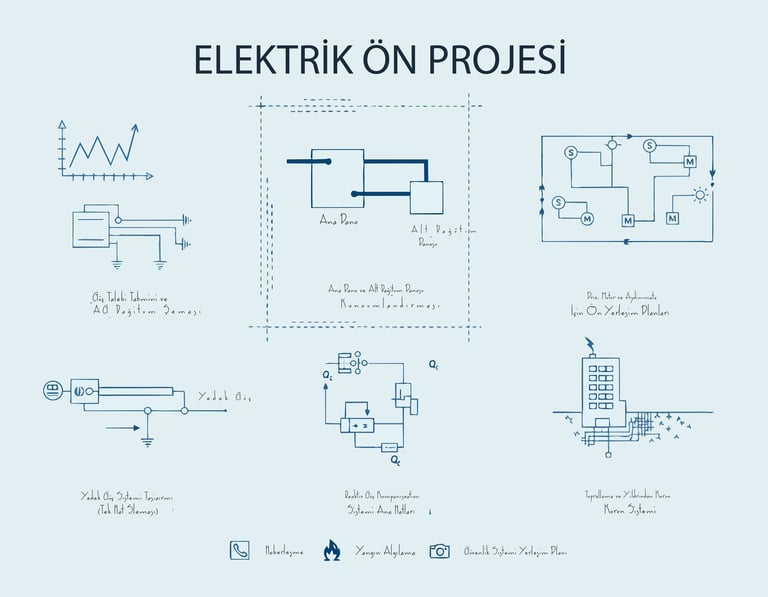

Mengü Bilim Mühendislik olarak ön projede azami olarak aşağıdaki bilgilerin bulunduğu projeyi müşterilerimiz için çizmekteyiz.

1- Güç dağıtım tesisleri;Talep gücünün belirlenmesi, alçak gerilim dağıtım şeklinin kesinleştirilmesi ve mimari planlar üzerinde gösterilmesi, ana tablo ve dağıtım tablolarının konumlarının mimari planlar üzerinde gösterilmesi, priz ve motorların konumlarının mimari planlar üzerinde gösterilmesi.

2- Yedek güç sistemleri;Yedek güç kaynakları yaklaşık güç hesabı, sistem tek hat şeması (ön çalışma), ana tablo ve dağıtım tablolarının konumlarının mimari planlar üzerinde gösterilmesi, yedek güç kaynakları genel konum planları.

3- Aydınlatma tesisleri;Değişik mahaller için aydınlık düzeyinin belirlenmesi, aydınlatma hesaplarının (konutlar için isteğe bağlı) yapılması, aydınlatma armatürlerinin tiplerinin ve konumlarının belirlenmesi, aydınlatma kontrol sisteminin seçimi, acil durum aydınlatması ve çıkış/bilgi/yönlendirme armatürlerinin yerleşim yerlerinin belirlenmesi.

4- Reaktif güç kompanzasyonu;Reaktif güç kompanzasyonu sistemi tek hat şeması, kullanılacak aygıtların belirlenmesi - genel konum planları.

5- Koruma sistemleri;Topraklama tesisi, temel topraklaması planı, sistem şeması, yıldırımdan koruma sistemi, yakalama ucu sistemi yerleşim planları.

6- İletişim sistemleri;Mimari planlar üzerine kullanılacak sistemlerle ilgili aygıtların yerleştirilmesi, sistem şemalarının çizilmesi (ön çalışma).

7-Yangın algılama ve alarm sistemleri;Mimari planlar üzerine kullanılacak sistemlerle ilgili aygıtların yerleştirilmesi, tanımlarının yapılması, sistemlerin şemalarının çizilmesi.

8- Güvenlik sistemleri;Mimari planlar üzerine kullanılacak sistemlerle ilgili aygıtların yerleştirilmesi, tanımlarının yapılması, sistemlerin şemalarının çizilmesi.

9- Özel sistemler;Mimari planlar üzerine kullanılacak sistemlerle ilgili aygıtların yerleştirilmesi, tanımlarının yapılması, sistemlerin şemalarının çizilmesi.

Mengü Bilim Mühendislik olarak kesin projede ön projeye ek olarak aşağıdaki bilgilerin olduğu projeyi müşterilerimiz için çizmekteyiz.

1- Güç dağıtım tesisleri; Elektrik güç ihtiyacı hesabı (kurulu güç - talep gücü),alçak gerilim tek hat şeması,alçak gerilim dağıtım sistemi planları,kablo yolları planları (kablo tavaları - kanal sistemleri vb.),dağıtım elemanları (ölçme tabloları, ana tablo, dağıtım tabloları) yerleşim planları, kesit ve görünüşleri,tesisat şekli, ortam sıcaklığı, gruplandırma ve harmonik akımları göz önüne alınarak yapılacak olan iletken, kablo ve busbar akım taşıma hesapları, kısa devre hesapları,İşletme cihazlarının tek fazlı kısa devreye göre seçimi,

Dolaylı temasa karşı korumada akım taşıyıcılarının koruma cihazının açma koşullarını sağlaması için;TN sistemlerde, en küçük kısa devre akımı hesabı, en uzun kablo boyu hesabı ve çevrim empedansı değeri hesabı ,TT sistemlerde; toprak direnci hesabı ; tek fazlı arıza akımı hesabı , IT sistemlerde; toprak direnci; hat empedansı,hata akımı hesabı yapılacaktır. Bu sistemde 2. hata için de gerekli hesaplar ,

Akım taşıyıcılarının aşırı yüke ve kısa devreye karşı koruma kontrolu, gerilim düşümü hesapları,dağıtım tablolarına ait yükleme cetveller,gerektiğinde tipik akım yolu şemalarının verilmesi,selektivite sağlanması ,kablo güzergahlarında elektromanyetik uyumluluk açısından kritik devrelerin ve güzergahların belirlenmesi, bu noktalara dair uyarıların yapılması ve detaylandırılması.

2- Yedek güç sistemleri; Yedek güç kaynağı güç hesabı,yedek güç dağıtım sistemi planları, sistem tek hat şeması, yerleşim planı, kesit ve görünüşler, kablo güzergahlarında elektromanyetik uyumluluk açısından kritik devrelerin ve güzergahların belirlenmesi, bu noktalara dair uyarıların yapılması ve detaylandırılması.

3- Aydınlatma;Aydınlatma armatürleri yerleşimleri ve tesisat planları,acil durum aydınlatması, çıkış / bilgi / yönlendirme armatürleri yerleşimleri ve tesisat planları,aydınlatma kontrol sistemleri kullanıldığında sistem modülleri ve kumanda tabloları açınımları,aydınlatma armatürlerinin tiplerinin belirlenmesi, aydınlatma hesapları (konutlar hariç),kablo güzergahlarında elektromanyetik uyumluluk açısından kritik devrelerin ve güzergahların belirlenmesi, bu noktalara dair uyarıların yapılması ve gerekirse detaylandırılması.

4- Reaktif güç kompanzasyon tesisi;Kompanzasyon hesabı,harmonikli yükler için toplam yük akımı hesabı,rezonans frekans hesabı ve reaktör / kapasitör oranının belirlenmesi,kompanzasyon panosu tek hat şeması,kompanzasyon üniteleri (kondansatör, pano vb.) yerleşim planı, kesit ve görünüşleri,kablo güzergahlarında elektromanyetik uyumluluk açısından kritik devrelerin ve güzergahların belirlenmesi, bu noktalara dair uyarıların yapılması ve detaylandırılması.

5- Koruma sistemleri;

Toprak özdirenci (projeye başlamadan önce sahada ölçüm ile belirlenmektedir.),temel topraklaması planları,koruma topraklaması ve potansiyel dengeleme planları,topraklama tesisi şeması,toprak direncinin hesaplanması,topraklama ve koruma iletkenleri kesitlerinin belirlenmesi.Yakalama ucu sistemi yerleşim planları,indirme iletkenleri, topraklama bağlantısı planları,kesit - detay ve görünüşler ,parafudrlar, darbe koruma düzenleri ve diğer aşırı gerilim sönümleyici cihazların seçimi,seçilen cihazların tek hat şemasında belirtilmesi,artık akım koruma cihazlarının seçimi, seçilen cihazların yükleme cetvelleri ve tek hat şemasında belirtilmesi.

6- İletişim sistemleriTesisat planları,sistem tek hat şemaları,kablo güzergahlarında elektromanyetik uyumluluk açısından kritik devrelerin ve güzergahların belirlenmesi, bu noktalara dair uyarıların yapılması ve gerekirse detaylandırılması.

7- Yangın algılama ve alarm tesisleri;Tesisat planları,sistem şemaları,kablo güzergahlarında elektromanyetik uyumluluk açısından kritik devrelerin ve güzergahların belirlenmesi, bu noktalara dair uyarıların yapılması ve gerekirse detaylandırılması.

8- Güvenlik sistemleri;Tesisat planları,sistem şemaları,kablo güzergahlarında elektromanyetik uyumluluk açısından kritik devrelerin ve güzergahların belirlenmesi, bu noktalara dair uyarıların yapılması ve detaylandırılması.

9- Özel sistemler;Tesisat planları,sistem şemaları,kablo güzergahlarında elektromanyetik uyumluluk açısından kritik devrelerin ve güzergahların belirlenmesi, bu noktalara dair uyarıların yapılması ve detaylandırılması

10- Detay resimleri: Kesin projede belirlenmiş tesisatlara ait özel imalatlarla ilgili prensip resimleri , (Bu aşamada hiçbir imalatçı belirtilmediği veya birden fazla imalatçı belirtildiği için detay resimleri ancak yol göstermek içindir).

11- Enerji odası, kablo bacası (kablo şaftı) ve sayaç pano detayı: Enerji odası ve kablo bacası ve sayaç panosu detaylarındırılması

Uygulama Projesi

Uygulama projesi (Yapım çizimleri ve hesapları): Tesisin yapımına başlanmadan önce, onaylanmış kesin projesine göre, imalatçı firmaların seçilen cihazlarının tip ve ölçüleri kullanılarak hazırlanacak projeyi ifade eder.

Son Durum Projesi

Uygulama aşamasında, varsa yapılan değişikliklerin işlendiği elektrik işleri tesisin geçici kabule esas son (gerçek) durumunu gösteren projeyi ifade eder.

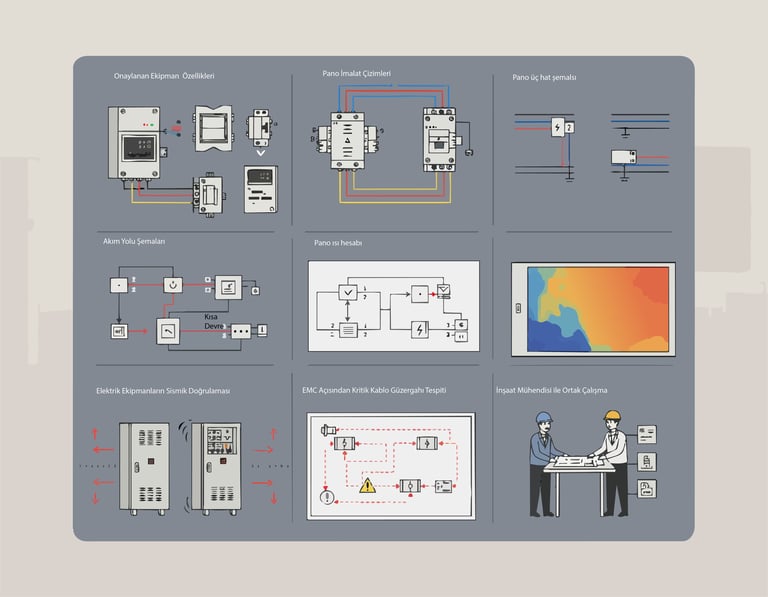

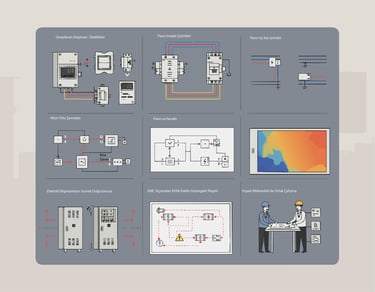

Mengü Bilim Mühendislik olarak uygulama projesinde son durum projesine ilave olarak bu aşamada aşağıda belirtilen bilgileri müşterilerimiz için eklemekteyiz.

1- Kesin proje aşamasında, seçimine karar verilen cihaz ve malzemelerin boyut, tip ve teknik değerlerinde işin gereği sonucu (işverenden veya diğer bağlı disiplinlerden kaynaklanan) ortaya çıkan değişiklikler,

2- Tipi, boyutu, teknik değerleri kesinleşmiş olan cihazlara göre kesin projede verilemeyen hesap, yerleşim, detay ve benzeri,

3- Elektrik cihazlarının deprem kuvvetlerine göre tahkiki için gereken tüm verilerin statik projelendirmeyi yapan inşaat mühendislerine verilmesi

4- Tablo imalat resimleri,

5- Tablo görünüşleri,

6- Tablo üç faz şemaları,

7- Tablo tek hat şemaları,

8- Bağlantı ucu (klemens) ve kablo bağlantı şemaları,

9- Akım yolu şemaları,

10 - Tablo ısınma hesapları,

11- Seçilen cihazların yatay ve düşey deprem kuvvetlerine göre tahkiki.

Mengü Bilim Mühendislik olarak imalat ve montajı tamamlanarak işletmeye alınma aşamasına gelmiş olan ve elektrik tesislerinin tamamlanmış durumunu gösteren son durum projesini uygulama projesi (yapım çizimleri ve hesapları) esas alınarak çizmekteyiz. Bu projeye ek olarak bakım ve işletme prosedürlerini müşterilerimizle paylaşmaktayız .
